Bomba de manguera-Anhui Fengchi Pump Valve Manufacturing Co., Ltd.

Datos de rendimiento

Diámetro nominal: DN10~DN150
Altura de agua clara: 9,5 metros
Altura máxima: 160 metros
Caudal: 0,06-100 m³/h
Presión máxima de descarga: 16 bar
Velocidad: 0-100 rpm
Clase de protección: IP54 - IP65
Medios aplicables: Adecuado para diversos medios, incluidos medios que contienen sólidos (lodo de relaves mineros, lodo de dragado, lodo de esmalte cerámico, mortero de construcción, etc.), medios corrosivos (diversos ácidos, álcalis, soluciones salinas y algunos líquidos químicos corrosivos, etc.) y medios que contienen fibra (como pulpa, etc.). (Los medios específicos aplicables se referirán al material de la funda de goma).
Rango de temperatura: -20 ℃ -120 ℃ (rango específico sujeto al material de la manguera)
Características de flujo: Baja resistencia al flujo y excelente rendimiento del flujo, lo que garantiza un transporte eficiente del medio.
Vida útil: Larga vida útil en condiciones normales de funcionamiento, especialmente la durabilidad de la manguera. Con los medios adecuados y un funcionamiento estándar, se puede utilizar durante un período prolongado.

Métodos de accionamiento y tipos de estructuras

Métodos de accionamiento: eléctrico, neumático
Tipos de estructura: tipo rodillo, tipo zapata, tipo manguera única, tipo manguera múltiple

Escenarios aplicables: Satisface las necesidades de la producción industrial de alto flujo, como el transporte de relaves mineros, el transporte de lodos de escoria, el transporte de diversos medios corrosivos, el tratamiento de aguas residuales a gran escala, etc.

La personalización está disponible según los requisitos.

Características del producto

Ahorro de energía y reducción del consumo: la bomba de manguera tipo rodillo minimiza el daño a la manguera y genera significativamente menos calor por fricción, lo que extiende la vida útil de la manguera hasta en un 20 % (según el recuento de rotaciones). En consecuencia, reduce el par de arranque y el par de funcionamiento, lo que reduce el consumo de energía.
Fuerte capacidad autocebante y cabezal alto: no se requiere cebado. La altura autocebante alcanza los 9,5 metros y la altura máxima es de 160 metros. La bomba de manguera tipo zapata puede alcanzar una presión de descarga más alta, hasta 1,6 MPa.
Fuerte capacidad autocebante y cabezal alto: no se requiere cebado. La altura autocebante alcanza 9. 5 metros, y la altura máxima es de 160 metros.
Interruptor de avance/retroceso con un clic: permite el funcionamiento en seco y admite el cambio con un solo clic entre las direcciones de avance y retroceso, lo que permite una descarga segura de obstrucciones del tubo de succión o del tubo de descarga.
Amplio rango de aplicaciones: transporta fácilmente diversos medios, como medios corrosivos neutros, de alta viscosidad, de baja viscosidad, pastosos, de alta pureza, así como aquellos que contienen gas, espuma o partículas sólidas duras, con la misma facilidad que bombear agua.
Sin sellos ni componentes vulnerables: Libre de sellos, válvulas de bola, diafragmas, juntas, rotores sumergidos, estatores, pistones, etc., que son propensos a fugas, obstrucciones y corrosión.
Súper resistencia al desgaste: diseñado específicamente para medios abrasivos. La manguera está hecha de caucho resistente al desgaste, adecuada para transportar fluidos abrasivos que contienen impurezas, como lodos, aguas residuales y lodos.
Soporte posventa confiable: el diseño del riel deslizante facilita el ajuste de presión y el reemplazo de la manguera. Con un fácil reemplazo de manguera y un mantenimiento sencillo, garantiza un breve tiempo de inactividad y ahorro de costos.

Características estructurales

Diseño liviano: reduce significativamente el peso propio del cuerpo de la bomba y optimiza la distribución general del peso del equipo.
Disipación de calor eficiente: la energía cinética generada por la rotación del rotor de la bomba impulsa el aire en la cavidad de la bomba para formar un flujo circulante, acelerando la disipación de calor de la cavidad de la bomba y reduciendo efectivamente la temperatura del cuerpo de la bomba durante la operación, ayudando así a extender la vida útil general de la bomba.
Protección de la manguera: De acuerdo con los diferentes puntos de tensión de la manguera cuando se aprieta, el diseño ahuecado puede dispersar y reducir en gran medida la tensión soportada por la manguera, extendiendo aún más la vida útil de la manguera.

Materiales

Material del cuerpo de la válvula: DN15~200 (acero al carbono, hierro dúctil, aleación de aluminio, acero inoxidable – proceso de fundición) / DN250~2000 (acero 45#, acero inoxidable – proceso de soldadura)
Material del manguito de la válvula: caucho natural (NR), monómero de etileno propileno dieno (EPDM), neopreno (CR), caucho de nitrilo (NBR), caucho de butilo (IIR), caucho fluorado (FKM/Viton), Hypalon (caucho de polietileno clorosulfonado), etc.
Configuraciones especiales: Personalizable según los requisitos del usuario (incluido diámetro, altura de succión, altura, presión, materiales, dirección de entrada/salida y tipo de motor, como motor inversor de frecuencia/motor de alta clase de protección/motor a prueba de explosiones/reductor de engranajes endurecidos)

La personalización está disponible según los requisitos.

Clasificación del tipo de accionamiento de bomba de manguera

Clasificación del tipo de unidad	Rango de presión	Características	Escenarios de aplicación
Accionamiento eléctrico	Generalmente 0,1 - 1,6 MPa, presión más alta disponible con diseños especiales.	Tecnología madura, potencia de salida estable. Regulación de velocidad alcanzable mediante convertidor de frecuencia. Amplia aplicabilidad, capaz de satisfacer diversos requisitos de energía.	La mayoría de las aplicaciones industriales y civiles, como el transporte medio general en productos químicos, minería, protección ambiental y otros campos.
Accionamiento neumático	Normalmente entre 0,2 y 1,0 MPa.	Intrínsecamente seguro con excelente rendimiento a prueba de explosiones. Adecuado para entornos peligrosos con gases inflamables y explosivos. Requiere una presión de suministro de aire especificada.	Ambientes peligrosos con gases inflamables y explosivos, como talleres químicos a prueba de explosiones y operaciones mineras subterráneas.
Accionamiento Hidráulico	Alta presión, generalmente de 1,0 a 3,5 MPa, incluso mayor para modelos especiales.	Ofrece un alto par y un rendimiento potente. Adecuado para condiciones de trabajo de carga pesada y alta presión. Regulación y control de velocidad flexible.	Aplicaciones que requieren un alto par de salida, como el transporte de relaves mineros a gran escala y la transferencia de medios de alta presión para maquinaria pesada.

Clasificación del tipo de estructura de bomba de manguera

Clasificación del tipo de estructura	Tipo de estructura específica	Rango de presión	Características	Escenarios de aplicación

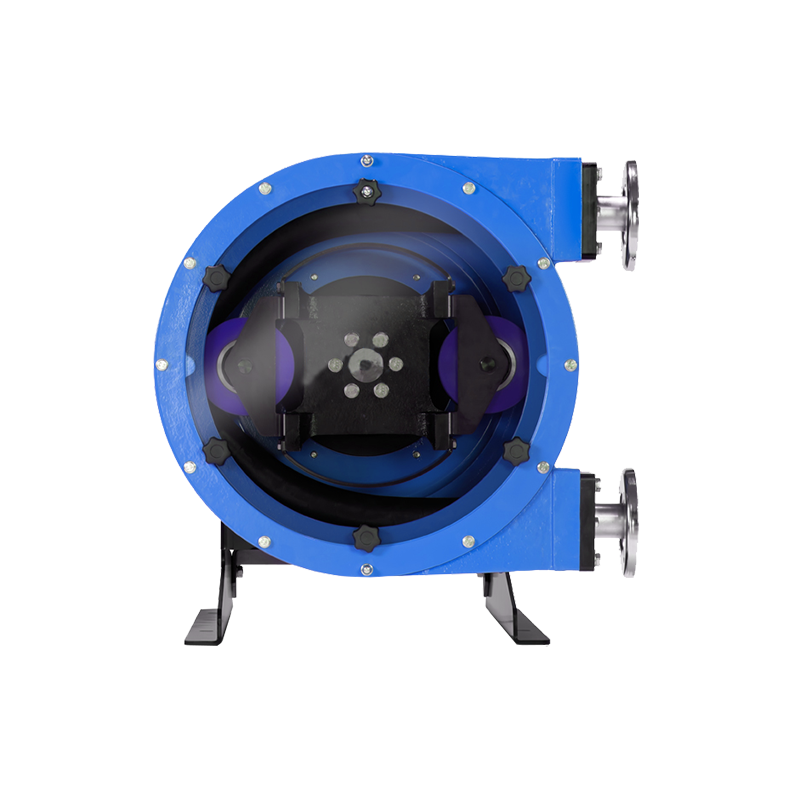

Por mecanismo de extrusión	Tipo de rodillo	Generalmente 0,1 - 1,6 MPa, presión más alta disponible con equipos a gran escala.	Estructura compacta y estable. La extrusión de contacto de superficie continua mediante rodillos garantiza una pulsación de flujo baja, un desgaste uniforme de la manguera y una larga vida útil.	Aplicaciones que requieren un flujo estable y un funcionamiento continuo a largo plazo, como el transporte industrial a gran escala, la transferencia de relaves mineros y el tratamiento de aguas residuales.
Por mecanismo de extrusión	Tipo de zapato	Normalmente 0,1 - 1,2 MPa, adecuado para condiciones de trabajo de presión media y baja.	La estructura flexible del zapato permite ajustar la fuerza y trayectoria de extrusión. Extrusión de contacto intermitente de punto/línea. Estructura relativamente compleja.	Aplicaciones con bajos requisitos de pulsación de flujo y necesidad de adaptación flexible a las condiciones de trabajo, como transporte de lodos químicos de tamaño mediano y pequeño y operaciones en espacios de instalación especiales.
Por número de mangueras	Tipo de manguera única	Principalmente 0,1 - 1,0 MPa, centrándose en el transporte ligero.	Estructura simple, bajo costo, fácil mantenimiento. Transporte monocanal con salida de flujo moderado.	Escenarios de demanda de bajo flujo, como transferencia de reactivos de laboratorio, combinación de equipos pequeños y transporte civil mediano de lotes pequeños.
Por número de mangueras	Tipo de manguera múltiple	Generalmente 0,1 - 1,6 MPa, hasta 2,0 MPa para algunos modelos de alta presión.	Múltiples mangueras paralelas permiten una salida de alto flujo. Admite transporte multicanal independiente/sincrónico. Estructura relativamente compleja.	Escenarios de producción industrial a gran escala y demanda de alto flujo, como grandes plantas de tratamiento de aguas residuales, sistemas centralizados de transporte minero y líneas de producción continua de productos químicos.
