Válvula de presión de cuerpo cerrado de orificio completo con manguito de goma reemplazable

Los tipos de mangas disponibles incluyen:

Tipo básico

Tipo extra grueso

Tipo de alta presión

Tipo cónico

Tipo resistente a la presión negativa

Lo anterior proporciona información básica sobre el manguito de la válvula (para obtener más detalles, consulte la página del manguito de la válvula).

Cuando la válvula llega al final de su vida útil, reemplazar el manguito restaura la válvula de presión a una condición casi como nueva.

Diagramas de reemplazo de manguitos para válvulas de presión (se incluyen vistas parciales despiezadas).

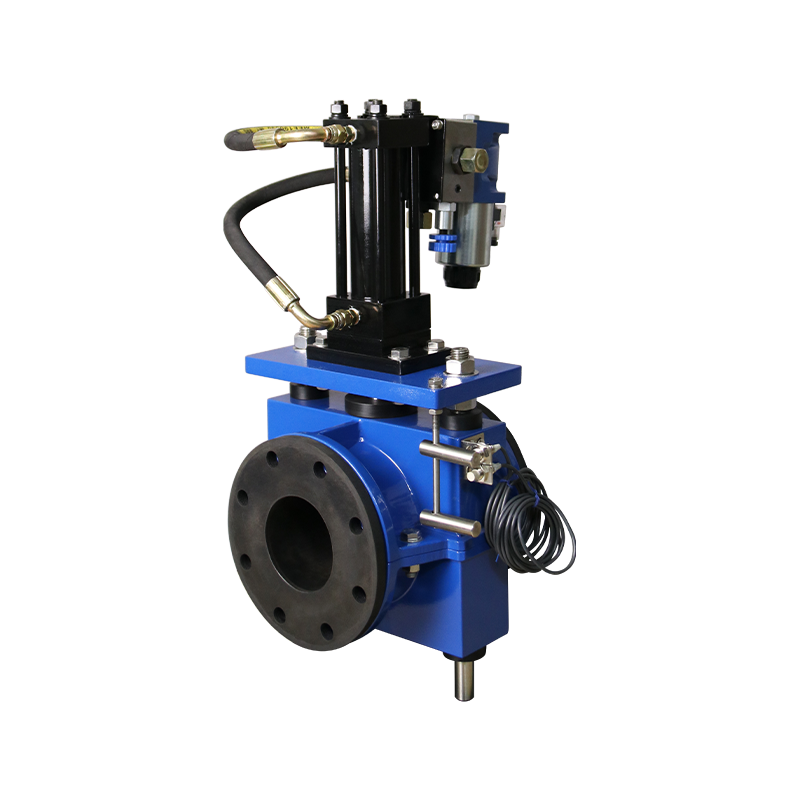

Automatización de la válvula de control

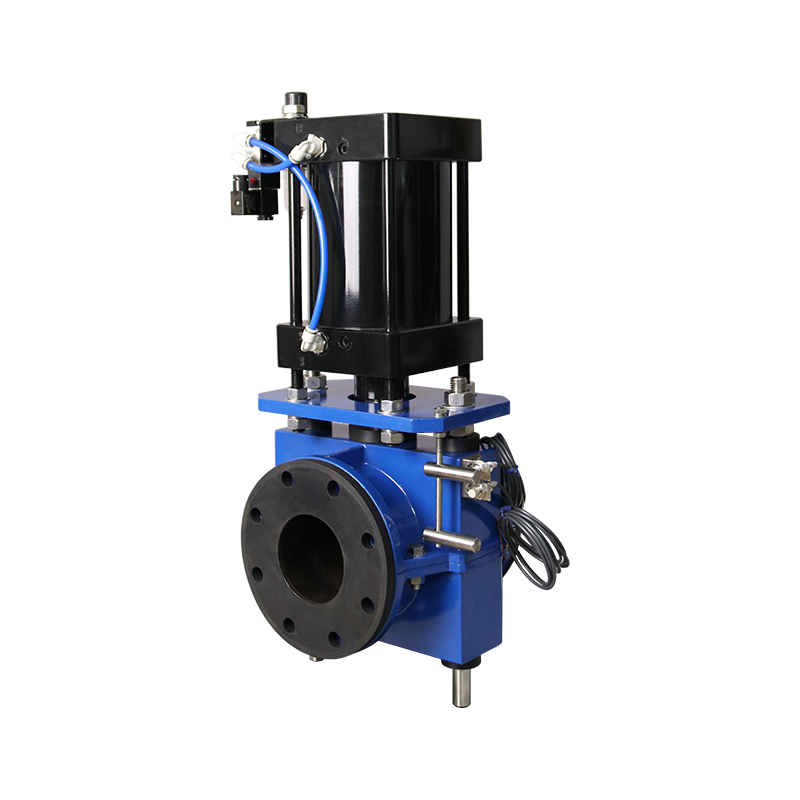

Neumáticos (actuadores manuales de doble acción, de acción simple, de ajuste)

Eléctrico (tipo interruptor, tipo ajuste, tipo lineal)

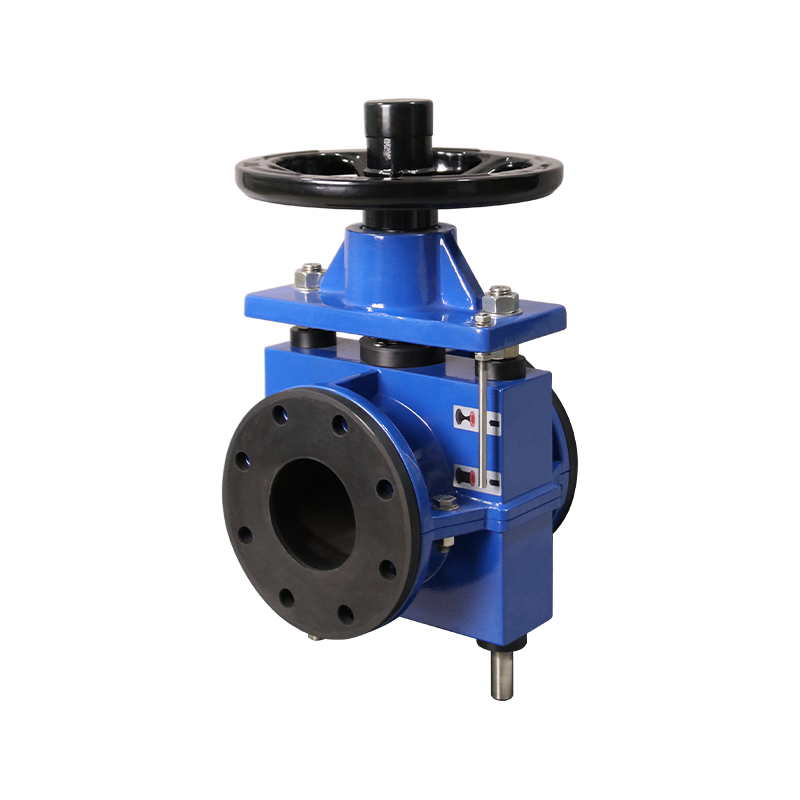

Manual (volante, turbina)

Diagramas de explosión de componentes

Características

Perforación completa – sin restricciones de flujo

El diseño de puerto completo sin obstáculos permite un flujo de medios sin restricciones, minimizando la pérdida de presión.

Apagado de la línea central – vida útil prolongada de la manga

El manguito de la válvula se comprime simétricamente a lo largo de la línea central, lo que reduce el desgaste y prolonga la vida útil.

Sólo la manga entra en contacto con el medio – sólo una pieza de desgaste

El manguito de la válvula es el único componente expuesto al medio de proceso, lo que lo convierte en la única pieza de desgaste reemplazable.

Función de autolimpieza – funcionamiento sin obstrucciones

El diseño proporciona inherentemente una acción de autolimpieza durante cada ciclo, evitando bloqueos.

Varios materiales de funda disponibles – compatibles con diferentes medios

Hay disponible una amplia selección de materiales de manguito que se adaptan a diferentes fluidos y condiciones de funcionamiento.

Cuerpo de válvula robusto – intervalos de mantenimiento extendidos

El duradero cuerpo metálico de la válvula garantiza confiabilidad a largo plazo y reduce la frecuencia de mantenimiento.

El núcleo de una válvula de pellizco es el manguito de goma, que es el único componente en contacto directo con el medio de proceso. Su rendimiento determina en gran medida la durabilidad y la capacidad de sellado de la válvula.

Vista en sección de la válvula de pellizco

(Destacando principalmente el modelo 3D del manguito de la válvula)

El manguito de la válvula se puede diseñar a medida según las condiciones operativas específicas del cliente para lograr un rendimiento y una longevidad óptimos.

Especificaciones técnicas

Rango de tamaño: 15–2000 mm (½"–84")

Clasificación de presión: 1–10 MPa. La presión de estallido es el doble de la presión de funcionamiento, lo que garantiza un factor de seguridad de 1:2.

DN15–200: Acero al carbono, hierro dúctil, aleación de aluminio, acero inoxidable (proceso de fundición)

DN250–2000: acero 45#, acero inoxidable (proceso de soldadura)

Caucho natural (NR), EPDM, caucho de cloropreno (CR), caucho de nitrilo (NBR), caucho de butilo, caucho fluorado (FPM), Hypalon.

Estado de funcionamiento de la válvula de pinza

Completamente abierto: el manguito de válvula elástico de orificio completo proporciona una trayectoria de flujo sin restricciones, sin espacios ni zonas muertas.

Cierre: El manguito se cierra a lo largo del eje central, minimizando la turbulencia y la abrasión. El manguito de la válvula forma una forma Venturi lisa y cerrada que permite la autolimpieza con cada operación.

Completamente cerrado: garantiza cero fugas bidireccionales cuando está completamente cerrado. El diseño del manguito interno elimina la necesidad de elementos de sellado separados, ofreciendo seguridad inherente y un funcionamiento sin mantenimiento.
