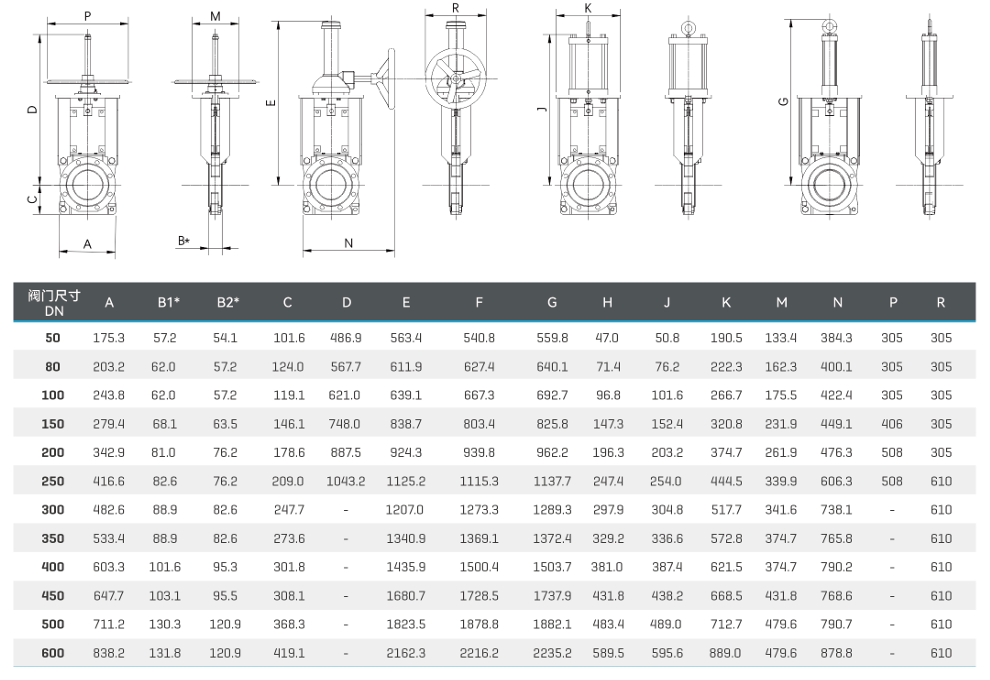

Datos de rendimiento

Diámetro nominal: DN50 ~ DN1500
Clasificación de presión: PN16
Clase de fuga: Clase V
Medios aplicables: Para manguitos de caucho estándar: lodos minerales, lodos, pulpa de papel, etc. Para otros manguitos de goma opcionales: los medios aplicables varían según el empaque de sellado y la compatibilidad de temperatura también difiere en consecuencia.
Rango de temperatura: Para manguitos de goma estándar: ≤ 80°C. Para otras fundas de goma opcionales: Hasta 160°C.
Característica de flujo: flujo sin obstrucciones y de paso total

Métodos de conexión y actuación

Tipo de conexión: Oblea, bridada, alta presión , terminal , roscado , soldado , Abrazadera
Método de actuación: Manual (volante / engranaje helicoidal), Tipo neumático de encendido y apagado (simple efecto/doble efecto), tipo de modulación neumática, Eléctrico( Tipo encendido-apagado / Tipo de modulación / A prueba de explosiones) , accionamiento hidráulico, Actuación combinada( Manual-Neumático / Manual-eléctrico)

Escenarios aplicables: Minería, industria del fósforo, centrales eléctricas, industrias del acero y otras industrias metálicas, industria de la pulpa y el papel, plantas químicas, industria de la alúmina, plantas de cemento, etc.

La personalización está disponible según los requisitos.

Características del producto

El sellado 100% hermético garantiza cero fugas en el lado aguas abajo;
El diseño de doble asiento permite el flujo bidireccional y el cierre de la válvula;
El paso de flujo sin obstrucciones elimina la turbulencia y reduce la pérdida de presión cuando el fluido pasa a través de la válvula;
Sin cavidad de asiento, lo que evita la acumulación de partículas sólidas y garantiza un cierre confiable de la compuerta de la válvula;
Un sello secundario con desempeño dinámico de autoajuste;
No es necesario empaquetar la compuerta ni el vástago, lo que elimina las fugas del empaque y el trabajo de mantenimiento;
Sistema de lubricación duradero y duradero;
Sin componentes metálicos en contacto directo con el purín;
Diseño de soporte flexible: la tuerca del vástago se puede desmontar desde la parte superior y reemplazar en el sitio para accionamiento del cilindro o accionamiento del engranaje cónico sin soldadura;
Los soportes de posicionamiento de apertura/cierre son estándar para tamaños DN400 e inferiores, y se pueden seleccionar pasadores de posición fija proporcionados por la fábrica o preparados por el usuario.

Características de diseño

El diseño del soporte de alta resistencia adopta una tuerca de vástago superior extraíble, lo que facilita la instalación de engranajes cónicos o actuadores neumáticos sin soldadura;
Los soportes de posicionamiento de apertura/cierre son estándar (para tamaños DN400 e inferiores);
En la posición abierta, la compuerta de acero inoxidable se puede retirar completamente del lodo, lo que permite inspeccionar o reemplazar la compuerta sin desmontar la válvula;
La puerta de acero inoxidable 316 tiene una configuración estándar;
El sello secundario dinámicamente autoajustable mantiene la lubricación;
Buje de sellado elástico FENGCHI reemplazable in situ para una fácil instalación;
Paso de flujo sin obstáculos, sin contacto de metal con metal, sin bloques guía ni ranuras en forma de cuña;
El diseño del casquillo de doble sellado proporciona un cierre tipo "placa ciega" cuando la válvula está cerrada; los casquillos de sellado encajan firmemente para aislar la presión media, eliminando la necesidad de juntas de brida;
El estándar de perforación de la brida del cuerpo de la válvula de una pieza es PN10, con perforación PN16/ANSI B16.5/150 como opción;
La carrera controlable del área de lavado evita que la compuerta se inserte demasiado profundamente en el casquillo de sellado en la posición cerrada, lo que reduce la tensión sobre el casquillo de sellado y la posibilidad de que se rompa; Todos los pernos están equipados con arandelas de seguridad debajo.

Materiales

Material del cuerpo de la válvula: hierro dúctil, SS304 u otros
Material del buje: NR, EPDM, NBR, etc.
Material del vástago de la válvula: SS304
Material de la puerta: SS304, 316, 2205, 2507
Material de sujeción: SS201, 304, 316
Material del sello secundario: EPDM

La personalización está disponible según los requisitos.

Tabla de selección del tipo de conexión de la válvula de compuerta de cuchilla para lodo( Sólo como referencia）

Tipo de conexión	Rango de tamaño adecuado	Rango de clasificación de presión	Ventajas principales
Conexión bridada	DN15~DN2000	PN10~PN40	Conexión firme, sellado confiable, resistente al impacto de lodo, fácil montaje/desmontaje y conveniente para mantenimiento posterior y reemplazo de válvulas.
Conexión de oblea	DN15~DN600	≤PN16	Estructura compacta, tamaño pequeño, peso ligero, ahorra espacio y costos de instalación, adecuado para requisitos de instalación rápida
Conexión de terminal	DN100~DN600	PN10~PN25	Instalación flexible, permite el desmontaje independiente de la válvula sin afectar el sistema de tuberías, rendimiento de sellado superior en comparación con las conexiones tipo oblea ordinarias
Conexión roscada	DN15~DN50	≤PN10	Estructura simple, instalación rápida, bajo costo, tamaño compacto adecuado para espacios estrechos
Conexión soldada	DN15~DN300	PN40~PN160	Riesgo de fuga cero, alta resistencia de conexión, resistente a alta presión, vibración e impacto de lodo, adecuado para operación fija a largo plazo
Conexión de abrazadera	DN15~DN100	≤PN16	Montaje y desmontaje rápidos, sin callejones sin salida, fácil de limpiar, cumple con los requisitos higiénicos

Tabla de selección del método de actuación de la válvula de guillotina para lodo （ Sólo como referencia）

Categoría de actuación	Tipo específico	Rango de tamaño adecuado	Rango de clasificación de presión	Ventajas principales

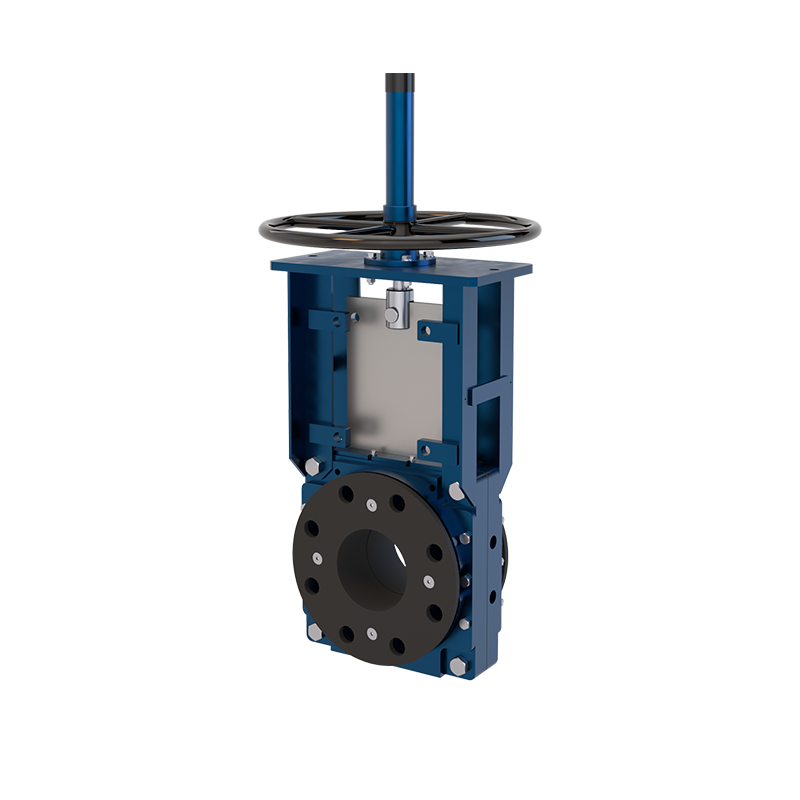

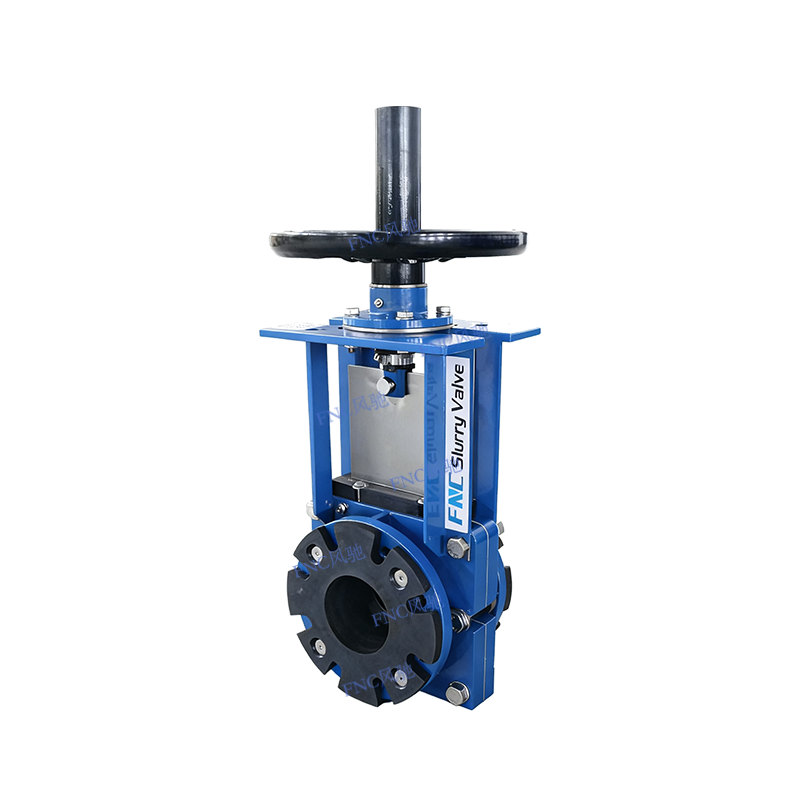

Actuación manual	Actuación del volante	DN15~DN100	≤PN16	Bajo costo, tasa de fallas extremadamente baja, mantenimiento mínimo, operación intuitiva

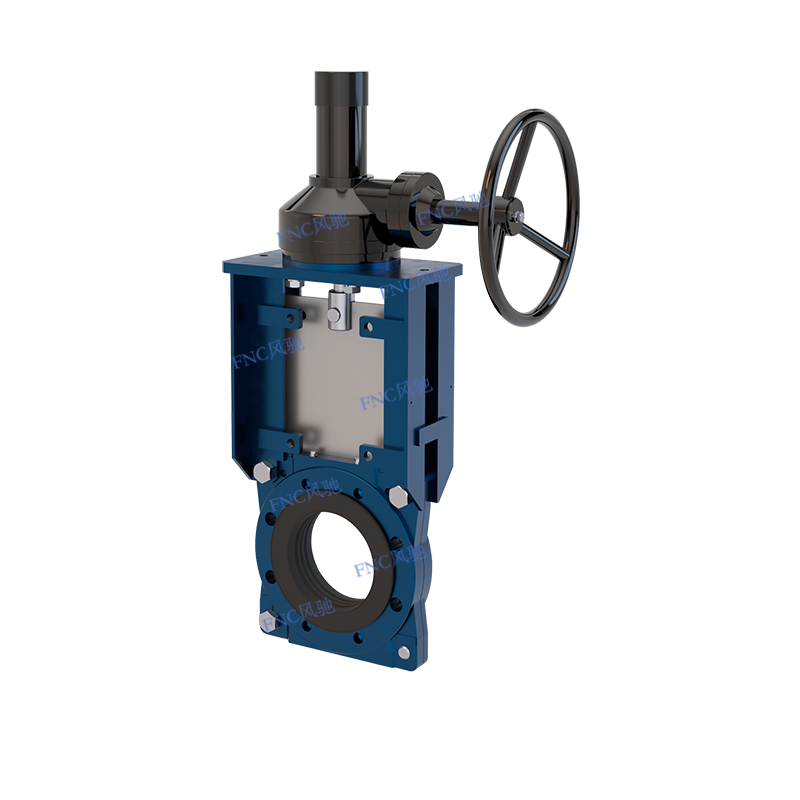

Actuación manual	Actuación del engranaje helicoidal	DN50~DN400	≤PN25	Significativa amplificación del par, funcionamiento suave, alta precisión de apertura/cierre, evita el impacto de lodo en la puerta

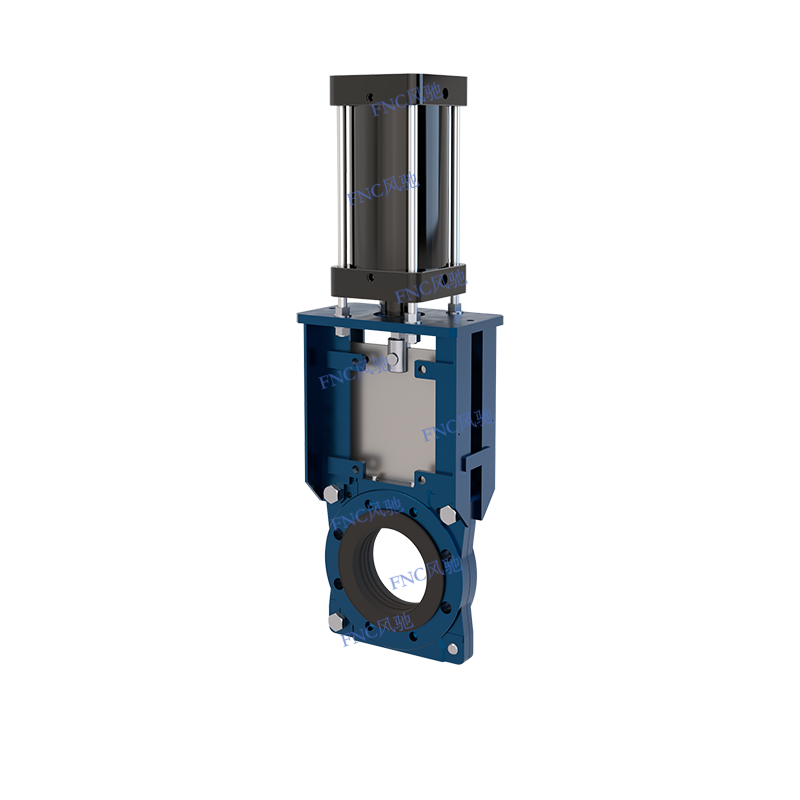

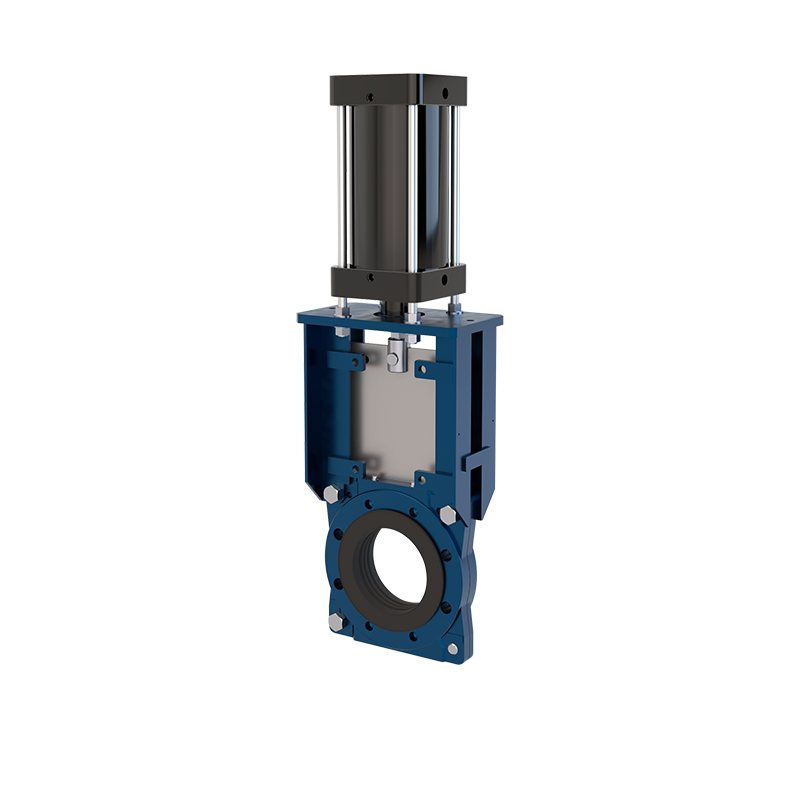

Actuación neumática	Tipo neumático de encendido y apagado (simple efecto/doble efecto)	DN100~DN1200	≤PN40	Respuesta rápida (1~5 segundos), resistente a ambientes hostiles (a prueba de polvo, a prueba de explosiones), adecuada para operación de alta frecuencia, evita atascos de lodo
Actuación neumática	Tipo de modulación neumática	DN50~DN800	≤PN40	Alta precisión de regulación, control de flujo preciso, evita el impacto en la tubería, adecuado para control de circuito cerrado

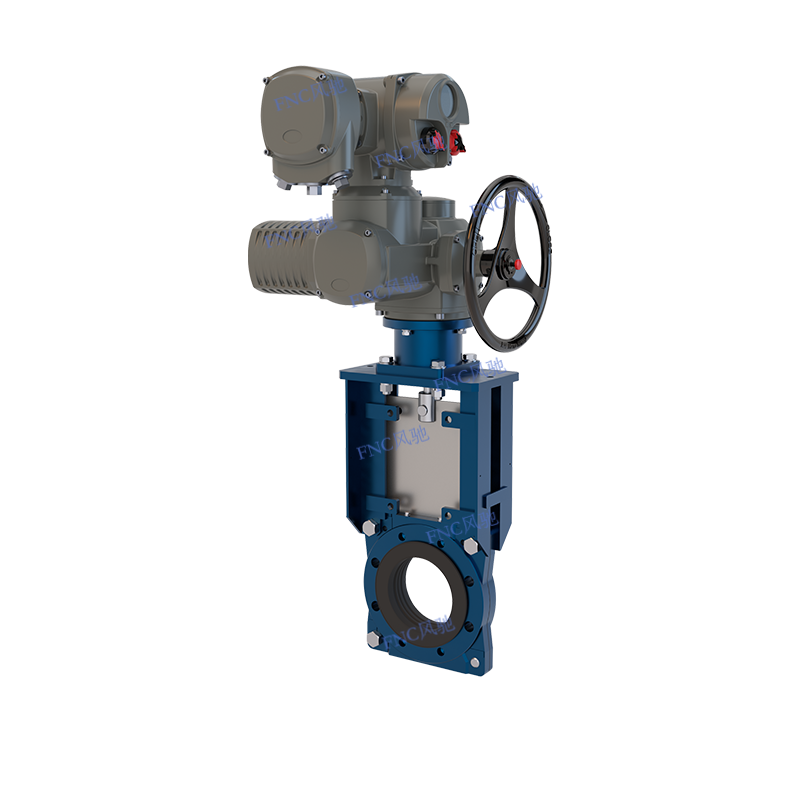

Actuación eléctrica	Tipo de encendido y apagado eléctrico	DN300~DN150 0	≤PN40	Alto grado de automatización, operación que ahorra mano de obra, adecuada para aplicaciones de gran diámetro y alto torque, no requiere operación manual en el sitio
Actuación eléctrica	Tipo de modulación eléctrica	DN100~DN1200	≤PN40	Amplio rango de regulación, alta precisión de control, se adapta al ajuste dinámico del flujo, integrable con sistemas automatizados
Actuación eléctrica	Actuación eléctrica a prueba de explosiones	DN100~DN1000	≤PN40	Combina la función de control remoto con un rendimiento a prueba de explosiones, adecuado para entornos peligrosos

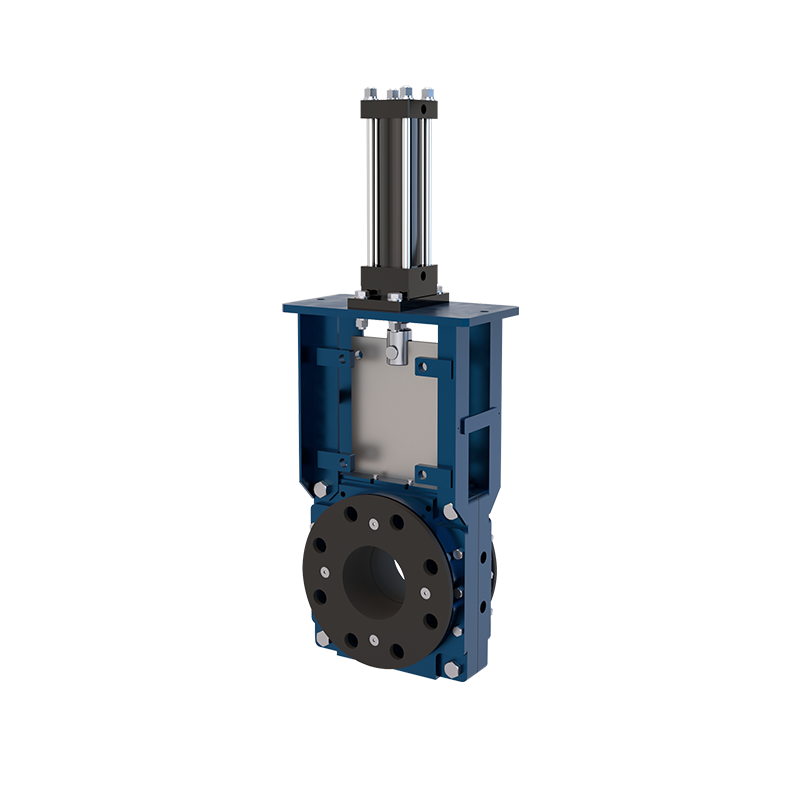

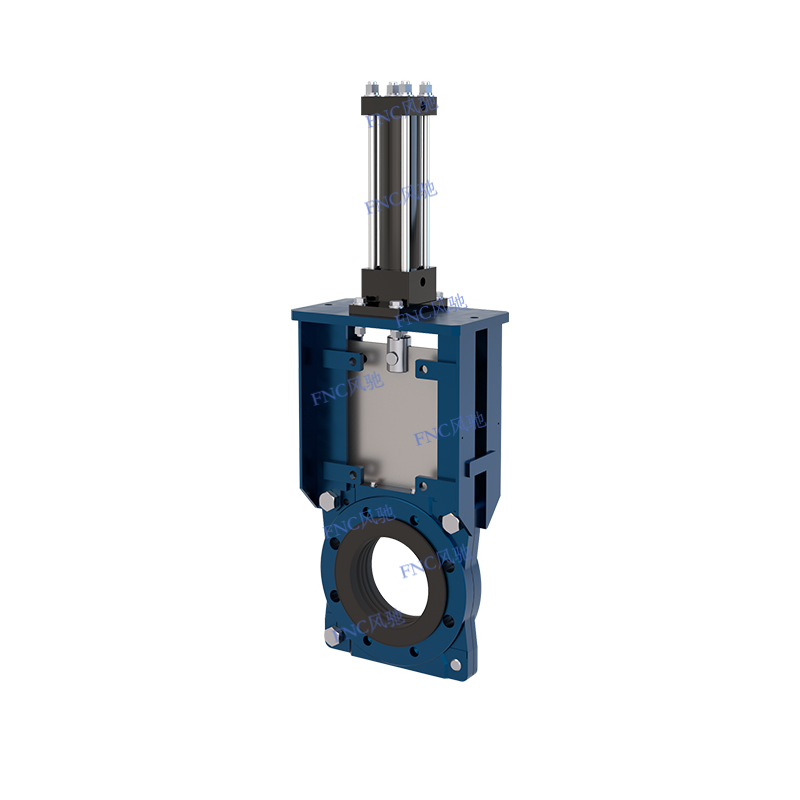

Actuación hidráulica	Actuación hidráulica	DN800~DN2000	PN40~PN160	Par de salida extremadamente alto (2 ~ 3 veces mayor que el accionamiento neumático/eléctrico), fuerte resistencia al impacto, adecuado para condiciones de alta presión y fluctuación de alta presión.
Actuación combinada	Actuación combinada manual-neumática/manual-eléctrica	DN50~DN800	≤PN40	Protección dual, evita fallas de válvulas debido a cortes en la fuente de energía, cumple con los requisitos de seguridad para tuberías críticas
