Válvulas de guillotina KGV-H

El diseño de la válvula de guillotina para lodos de alta presión KGV-H presenta una brida plana, sin empaquetadura y un diseño bidireccional con dos revestimientos elásticos de diámetro completo y resistentes a juego. No tiene obstrucciones internas y puede proporcionar un corte de cero fugas cuando la puerta está cerrada. Cuando se abre la válvula, el revestimiento sella bajo una carga de compresión alta, creando un recipiente a presión de válvula. A medida que la carrera de la compuerta pasa a través del revestimiento elástico, es posible que se expulsen posibles obstrucciones en la tubería al entorno entre el revestimiento inferior de la cámara de la válvula. Cada manguito está equipado con un refuerzo interno moldeado integral que mantiene la presión interna de la tubería. El manguito está ubicado dentro de la cámara de la válvula para ayudar a resistir altas fuerzas de corte cuando la compuerta se introduce entre ellas. La válvula está equipada con un sello secundario de elastómero reemplazable, moldeado de una sola pieza para eliminar el espacio entre la compuerta y la parte superior del cuerpo de la válvula en cualquier dirección, evitando que contaminantes externos ingresen a la cámara de la válvula. El sello secundario se autoajusta dinámicamente, lo que elimina la necesidad de un ajuste continuo y respalda la lubricación del sello en el anillo de la compuerta, lo que garantiza un movimiento suave de la compuerta y extiende la vida útil del sellado al tiempo que reduce la fuerza operativa requerida para operar la compuerta. La válvula está equipada con una compuerta de alta resistencia con una presión de trabajo máxima de 51 bar y una punta de doble ángulo que se puede retirar completamente de la cámara de la válvula para su inspección. La válvula también está equipada con un embudo de gran capacidad para controlar la eliminación del medio y brindar la oportunidad de eliminarlo.

Obtenga una cotización

Características del producto

El sellado 100% hermético garantiza cero fugas en el lado aguas abajo;

El diseño de doble asiento permite el flujo bidireccional y el cierre de la válvula;

El paso de flujo sin obstrucciones elimina la turbulencia y reduce la pérdida de presión cuando el fluido pasa a través de la válvula;

Sin cavidad de asiento, lo que evita la acumulación de partículas sólidas y garantiza un cierre confiable de la compuerta de la válvula;

Un sello secundario con desempeño dinámico de autoajuste;

No es necesario empaquetar la compuerta ni el vástago, lo que elimina las fugas del empaque y el trabajo de mantenimiento;

Sistema de lubricación duradero y duradero;

Sin componentes metálicos en contacto directo con el purín;

Diseño de soporte flexible: la tuerca del vástago se puede desmontar desde la parte superior y reemplazar en el sitio para accionamiento del cilindro o accionamiento del engranaje cónico sin soldadura;

Los soportes de posicionamiento de apertura/cierre son estándar para tamaños DN400 e inferiores, y se pueden seleccionar pasadores de posición fija proporcionados por la fábrica o preparados por el usuario.

Características de diseño

El diseño del soporte de alta resistencia adopta una tuerca de vástago superior extraíble, lo que facilita la instalación de engranajes cónicos o actuadores neumáticos sin soldadura;

Los soportes de posicionamiento de apertura/cierre son estándar (para tamaños DN400 e inferiores);

En la posición abierta, la compuerta de acero inoxidable se puede retirar completamente del lodo, lo que permite inspeccionar o reemplazar la compuerta sin desmontar la válvula;

La puerta de acero inoxidable 316 tiene una configuración estándar;

El sello secundario dinámicamente autoajustable mantiene la lubricación;

Buje de sellado elástico FENGCHI reemplazable in situ para una fácil instalación;

Paso de flujo sin obstáculos, sin contacto de metal con metal, sin bloques guía ni ranuras en forma de cuña;

El diseño del casquillo de doble sellado proporciona un cierre tipo "placa ciega" cuando la válvula está cerrada; los casquillos de sellado encajan firmemente para aislar la presión media, eliminando la necesidad de juntas de brida;

El estándar de perforación de la brida del cuerpo de la válvula de una pieza es PN10, con perforación PN16/ANSI B16.5/150 como opción;

La carrera controlable del área de lavado evita que la compuerta se inserte demasiado profundamente en el casquillo de sellado en la posición cerrada, lo que reduce la tensión sobre el casquillo de sellado y la posibilidad de que se rompa; Todos los pernos están equipados con arandelas de seguridad debajo.

Materiales

Material del cuerpo de la válvula: hierro dúctil, SS304 u otros

Material del buje: NR, EPDM, NBR, etc.

Material del vástago de la válvula: SS304

Material de la puerta: SS304, 316, 2205, 2507

Material de sujeción: SS201, 304, 316

Material del sello secundario: EPDM

La personalización está disponible según los requisitos.

Tabla de selección del tipo de conexión de la válvula de compuerta de cuchilla para lodo( Sólo como referencia）

Tipo de conexión	Rango de tamaño adecuado	Rango de clasificación de presión	Ventajas principales
Conexión bridada	DN15~DN2000	PN10~PN40	Conexión firme, sellado confiable, resistente a lodos impacto, fácil montaje/desmontaje y conveniente para mantenimiento posterior y reemplazo de válvulas
Conexión de oblea	DN15~DN600	≤PN16	Estructura compacta, tamaño pequeño, peso ligero, ahorra espacio y costes de instalación, aptos para una rápida requisitos de instalación
Conexión de terminal	DN100~DN600	PN10~PN25	Instalación flexible, permite el desmontaje independiente de la válvula. sin afectar el sistema de tuberías, sellado superior Rendimiento en comparación con conexiones tipo oblea ordinarias.
Conexión roscada	DN15~DN50	≤PN10	Estructura simple, instalación rápida, bajo costo, tamaño compacto adecuado para espacios estrechos
Conexión soldada	DN15~DN300	PN40~PN160	Riesgo de fuga cero, alta resistencia de conexión, resistente a alta presión, vibración e impacto de lodo, adecuado para funcionamiento fijo a largo plazo
Conexión de abrazadera	DN15~DN100	≤PN16	Montaje y desmontaje rápido, sin callejones sin salida, fácil de limpiar, cumple con los requisitos higiénicos

Tabla de selección del método de actuación de la válvula de guillotina para lodo （ Sólo como referencia）

Categoría de actuación	Tipo específico	Rango de tamaño adecuado	Rango de clasificación de presión	Ventajas principales

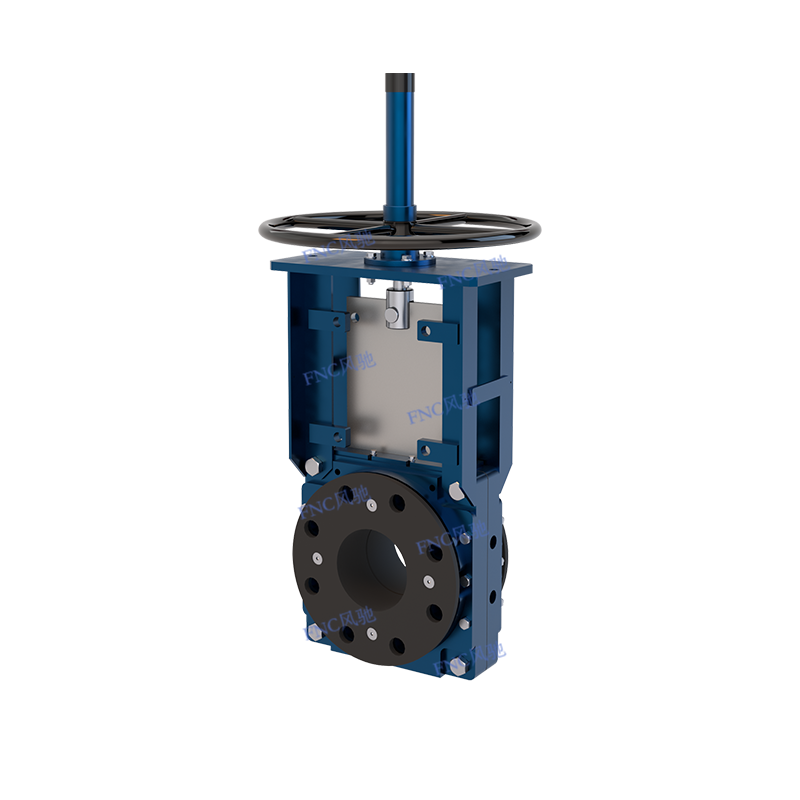

Actuación manual	Actuación del volante	DN15~DN100	≤PN16	Bajo costo, tasa de fallas extremadamente baja, mantenimiento mínimo, operación intuitiva

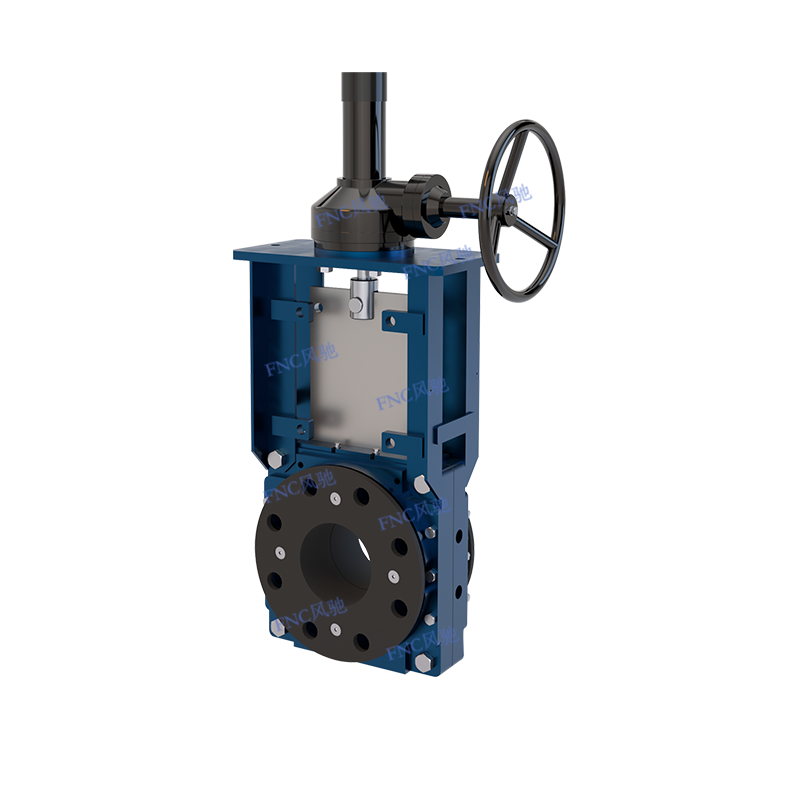

Actuación manual	Actuación del engranaje helicoidal	DN50~DN400	≤PN25	Significativa amplificación del par, funcionamiento suave, alta precisión de apertura/cierre, evita el impacto de lodo en la puerta

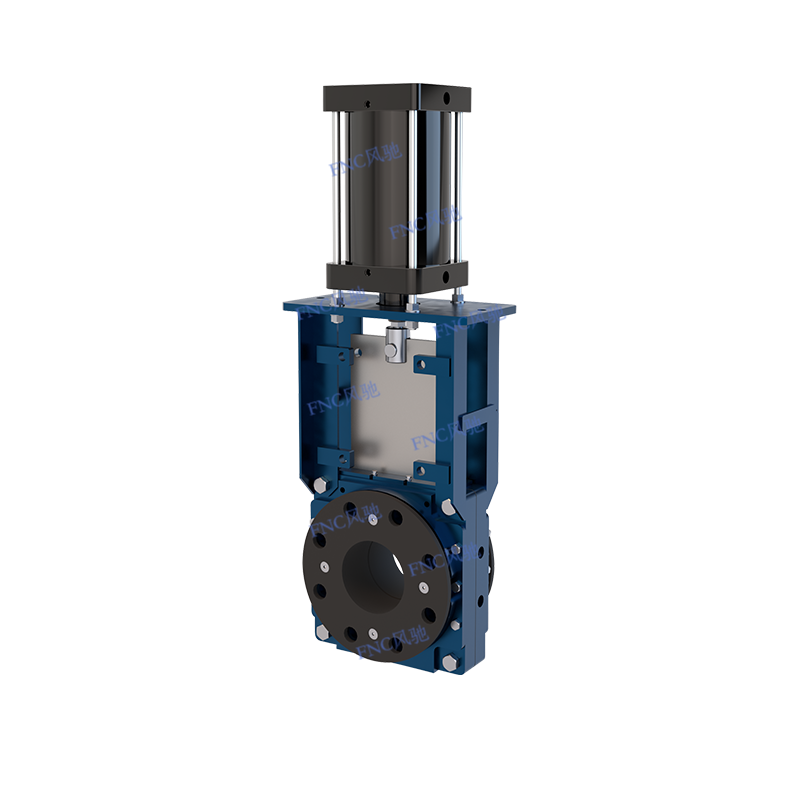

Actuación neumática	Tipo neumático de encendido y apagado (simple efecto/doble efecto)	DN100~DN1200	≤PN40	Respuesta rápida (1~5 segundos), resistente a ambientes hostiles (a prueba de polvo, a prueba de explosiones), adecuada para operación de alta frecuencia, evita atascos de lodo
Actuación neumática	Tipo de modulación neumática	DN50~DN800	≤PN40	Alta precisión de regulación, control de flujo preciso, evita el impacto en la tubería, adecuado para control de circuito cerrado

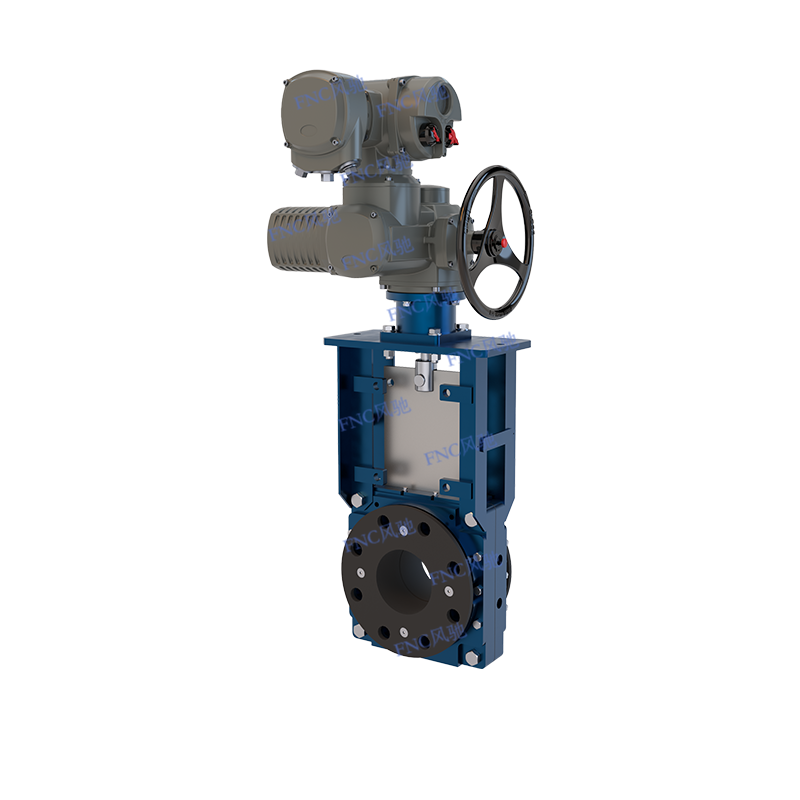

Actuación eléctrica	Tipo de encendido y apagado eléctrico	DN300~DN150 0	≤PN40	Alto grado de automatización, operación que ahorra mano de obra, adecuada para aplicaciones de gran diámetro y alto torque, no requiere operación manual en el sitio
Actuación eléctrica	Tipo de modulación eléctrica	DN100~DN1200	≤PN40	Amplio rango de regulación, alta precisión de control, se adapta al ajuste dinámico del flujo, integrable con sistemas automatizados
Actuación eléctrica	Actuación eléctrica a prueba de explosiones	DN100~DN1000	≤PN40	Combina la función de control remoto con un rendimiento a prueba de explosiones, adecuado para entornos peligrosos
Actuación hidráulica	Actuación hidráulica	DN800~DN2000	PN40~PN160	Par de salida extremadamente alto (2 ~ 3 veces mayor que el accionamiento neumático/eléctrico), fuerte resistencia al impacto, adecuado para condiciones de alta presión y fluctuación de alta presión.
Actuación combinada	Actuación combinada manual-neumática/manual-eléctrica	DN50~DN800	≤PN40	Protección dual, evita fallas de válvulas debido a cortes en la fuente de energía, cumple con los requisitos de seguridad para tuberías críticas
