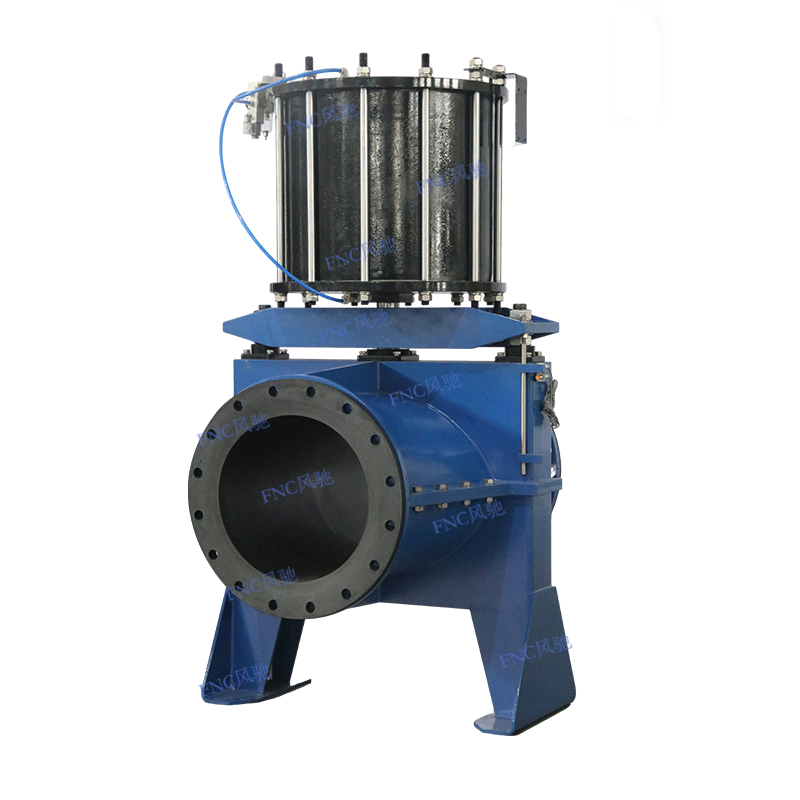

Datos de rendimiento

Diámetro nominal: DN600 ~ DN2000
Clasificación de presión: PN6~PN40 (varía según el tamaño, el tipo de conexión y el método de actuación)
Clase de fuga: Clase V
Medios aplicables: Para manguitos de caucho estándar: lodos minerales, lodos, pulpa de papel, etc. Para otras fundas de goma opcionales: Los materiales de revestimiento correspondientes se seleccionan en función de las características del medio (como temperatura, presión, tamaño de partículas, corrosividad, etc.).
Rango de temperatura: Para manguitos de goma estándar: ≤ 80°C. Para otras fundas de goma opcionales: Up to 160°C
Característica de flujo: flujo sin obstrucciones y de paso total

Métodos de conexión y actuación

Tipo de conexión: tipo brida
Método de actuación: manual, engranaje helicoidal, neumático (simple efecto, doble efecto), eléctrico (tipo encendido-apagado, tipo modulante), hidráulico, modulación neumática (con posicionador)

Escenarios aplicables: Minería, Tratamiento de Aguas Residuales, Procesos de Control Químico, Plantas Eléctricas

La personalización está disponible según los requisitos.

Características del producto

Diseño de paso total: sin restricción de flujo;
Cierre de línea central: prolonga la vida útil del buje;
Sólo el casquillo hace contacto con el medio; sólo existe una pieza de desgaste;
Función de autolimpieza: sin atascos;
Múltiples opciones de materiales para bujes: cumpla con los requisitos de diferentes medios;
Diseño robusto: amplía el intervalo entre servicios de mantenimiento;
El casquillo de goma, el "componente central" de la válvula de manguito, es una parte de la válvula que entra en contacto con el medio del proceso;
Diseño de buje personalizado: la estructura de buje más adecuada se selecciona según las condiciones de aplicación del cliente;
Cuando la válvula llega al final de su vida útil, se puede obtener una válvula de manguito "casi nueva" después de reemplazar el casquillo.

Características estructurales

Totalmente abierto: El casquillo elástico de paso total de la válvula de manguito no tiene espacios ni rincones muertos;
Proceso de cierre: Cierre en línea central: esta característica evita turbulencias y desgaste dentro del buje. El casquillo forma un tubo Venturi liso y cerrado y logra autolimpieza con cada operación;
Completamente cerrada: la válvula de manguito garantiza un cierre bidireccional sin fugas cuando está completamente cerrada, adoptando un diseño inherentemente seguro que no requiere mantenimiento para los sellos.

Materiales

Material del cuerpo de la válvula: acero al carbono, Hierro Dúctil, SS304 u otros
Material del buje: NR, EPDM, NBR, etc.
Material del vástago de la válvula: SS304
Material de sujeción: SS201, 304, 316

La personalización está disponible según los requisitos.

Válvula de pellizco Tabla de selección del tipo de conexión ( Sólo como referencia）

Tipo de conexión	Rango de clasificación de presión	Rango de tamaño adecuado	Ventajas principales	Escenarios de aplicación típicos
Tipo oblea (WT)	pagN10~PN16/Clase 150	DN15~DN600	Instalación compacta y ligera, eficiente y rentable	Tratamiento de aguas residuales, pulpa para fabricación de papel, lodos minerales a baja presión
Tipo bridado (FL)	PN10~PN40/Clase 150~300	DN15~DN1200	Sellado confiable, resistencia a alta presión, cobertura de tamaño completo	Industria química, desulfuración de centrales eléctricas, lodos minerales a alta presión
Tipo roscado (TH)	pagN10~PN16/Clase 150	DN15~DN50	Estructura simple, instalación rápida	Laboratorios, equipos pequeños, sistemas de baja presión y flujo pequeño.
Tipo soldado (BW/SW)	PN40~PN160/Clase 300~900	DN15~DN300	Alta resistencia, cero riesgo de fugas, resistencia a las vibraciones.	Industria química de alta presión, vapor de alta temperatura, tuberías mineras subterráneas
Tipo abrazadera (CL)	pagN10~PN16/Clase 150	DN15~DN100	Montaje/desmontaje rápido, higiénico, fácil de limpiar	Alimentos y bebidas, productos farmacéuticos, tratamiento higiénico de aguas residuales.
Alta presión (HP)	PN40~PN160/Clase 300~900	DN25~DN500	Adaptación a alta presión, resistencia al impacto.	Llenado de minas a alta presión, lodos de escoria metalúrgica, alimentación de reactores a alta presión

Válvula de pellizco Actuation Method Selection Table（ Sólo como referencia）

Método de actuación	Ventajas principales	Compatibilidad de presión/tamaño	Nivel de automatización	Escenarios de aplicación típicos
Volante (HW)	estructura sencilla, bajo costo, mínimo mantenimiento	≤PN16, DN15~DN200	Ninguno	Pequeños equipos, tuberías de laboratorio, ramales manuales.
Engranaje helicoidal (WG)	Amplificación de par, funcionamiento suave, bloqueable	≤PN25, DN50~DN400	Ninguno	Minas subterráneas, lodos químicos corrosivos, escenarios manuales de alto torque
Neumática (SA/DA)	Respuesta rápida, a prueba de explosiones, alta eficiencia.	≤PN40, DN15~DN1200	Semiautomático/Automático	Líneas de producción industriales automatizadas, encendido y apagado de alta frecuencia, condiciones de trabajo inflamables/explosivas
Eléctrico (Encendido-Apagado/Modulación)	Control remoto, regulación precisa, con todas las funciones.	≤PN40, DN15~DN1500	Completamente automático	Redes de tuberías automatizadas, control de flujo de circuito cerrado, monitoreo remoto
Hidráulico (HYD)	Alto par, adaptación de alta presión, resistencia al impacto	P N40~PN160 , DN500~DN2000	Semiautomático/Automático	Llenado a alta presión, transporte de lodos de escoria a gran escala, cierre de emergencia
Modulación neumática ( con posicionador）	Alta precisión de regulación, retroalimentación de señal.	≤PN25, DN15~DN600	Completamente automático	Sistemas de dosificación, regulación de flujo, control de concentración
